 Planeur fibre de A à Z

Aller en bas
AuteurMessage
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Planeur fibre de A à Z   7/4/2011, 19:43

Ça y est mon nouveau projet est sur les rails. donc je vais essayer de faire un moule d'un planeur afin de pouvoir en sortir plusieurs (si cela intéresse quelqu'un ce sera faisable) et fabrication d'ailes en polystyrène coffrées.

donc j'ai attaqué par la réalisation du moule, Alain m'a très gentiment prêté un fuselage qui va me servir de master. c'est un planeur prévu pour 3m à 3m20 d'envergure. si tout fonctionne bien il sera alors possible de faire un jeu d'ailes pour la gratte et un pour la voltige on verra bien.

donc voici 2 photos de l'engin. première étape masticage et ponçage car il y a quelques petits défauts de moulage et peinture. Déjà pas mal de feuille de papier de vers de consommées. je mettrais une photo une fois qu'il sera nickel.



Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   16/4/2011, 09:41

bon après pas mal de ponçage masticage le fuselage est prêt. La prochaine étape consiste à découper dans une planche de mélaminé le profil du planeur pour qu'il vienne s'encastrer dedans au niveau du plan de joint. cela permettra de faire le premier demie moule. Pour tracer le profil sur la planche j'ai scotché une recharge de feutre sur le bord d'une équerre il suffit ensuite de tracer tout le contour. C'est pas forcément évident sur les parties très arrondies. ensuite passage à la scie sauteuse j'ai pris une lame pour de l'alu spécial champ tourné. Cela marche très bien et fait des découpes propres. et voilà le résultat il faut une marge de 2mm tout autour que l'on viendra combler avec de la pâte à modeler.





Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   19/4/2011, 16:24

étape suivante calage du planeur. il faut faire des couples à la forme du demie fuselage. L'idéal est d'avoir l'outil de prise de forme n'en ayant pas un sous la main je l'ai joué à la mag giver... j'ai pris de l'étain de gros diamètre pour prendre la forme puis je l'ai reporté sur mes chutes de médium. il faut en réaliser autant qu'il faut pour que le planeur soit parfaitement stable n'importe ou l'on appui. J'en ai fait 5.



étape suivante il faut fixer le fuselage pour ne plus qu'il bouge. j'ai donc repérer sur le fuselage ou se posait mes couples et j'ai protéger le fuselage avec du scotch de carrossier. j'ai ensuite passé du mastic colle et posé le fuselage bien en place et vérifier au mieux l'écart entre le fuselage et le medium mais aussi que le plan de joint du planeur arrive pile au niveau du médium.



au niveau de la dérive



Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Philgaz

avatar

Messages : 12
Date d'inscription : 16/11/2009

MessageSujet: Re: Planeur fibre de A à Z   19/4/2011, 18:32

Bravo , un vrai artiste , avec commentaire et photo , super.
Revenir en haut Aller en bas
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   20/4/2011, 17:40

merci beaucoup philgaz mais pour le mot artiste il vaut mieux attendre le résultat final car c'est une première pour moi donc je suis pas sur du coup.

donc aujourd'hui j'ai avancé encore un peu et j'ai joué à la pâte à modeler. il faut en passer tout autour pour boucher l'écart entre le médium et le fuselage cela ce fait relativement bien sauf que la pâte à modeler à toujours tendance à se barrer dans l'interstice donc il faut que je fignole pour que ce soit nickel tout autour. ensuite ce sera le passage des couches de démoulant. Apparemment il faut mettre une dizaine de couches en attendant que cela sèche donc cela risque de prendre un peu de temps.



Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Fred
Responsable écolage
avatar

Messages : 133
Date d'inscription : 17/11/2008
Age : 48
Localisation : Saint-Savin

MessageSujet: Re: Planeur fibre de A à Z   20/4/2011, 19:31

Salut!
J'ai pas mis les pieds sur le forum depuis un bail alors j'arrive un peu tard mais bon, ça peu servir une autre fois:

1) pour éviter d'avoir à se prendre la tête avec les couples supports, il suffit de faire des pieds uniquement sous la plaque de mélaminé, pas besoin de passer sous le fuseau.
2) pour fixer le fuselage à la plaque il suffit de placer quelques morceaux de scotch d'emballage sur le fuseau (genre tous les 15cm) puis de placer un pâté de syntofer à cheval entre le fuseau (au niveau du stoch!) et le plan de joint.
3) pour la finition du plan de joint j'ai abandonné la pâte à modeler pour... le syntofer! En effet, il suffit de cirer le fuselage au niveau du plan de joint puis de faire la finition au synto, c'est plus facile car une fois durci ça bouge pas.

Bon voila, bon courage pour la suite de ton travail. Si t'as besoin d'un pistolet pour passer le gel coat, j'ai bricolé un aérographe "gros diamètre" que je peux te prêter (impossible à passer dans un pistolet normal), par contre, il faut un compresseur, le mien est en panne.
D’ailleurs, si quelqu'un me connait un moteur 1.5Kw 2700 trs avec un arbre de 16... ce serait parfait pour mon compresseur!
Revenir en haut Aller en bas
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   29/4/2011, 15:14

merci fred pour les infos je testerais cela au prochain moule.

donc on continu j'ai passé sur tout le tour du fuselage un mélange d'epoxy et de micro ballon afin d'obtenir une pate épaisse qui tienne bien dans les angles. j'ai utiliser un sac de congélation coupé à un coin pour le disposer bon c'est pas nickel je saurais comment faire la prochaine fois.



après j'ai déposer le gelcoat au pinceau cela se fait bien et c'est nikel toutes les bulles disparaissent dès l'application c'est marrant à voir

ensuite pose de la première couche de fibre 50gr. La je me suis fait chier la prochaine fois je saurais qu'il faut couper des bandes car le gelcoat quand il est "amoureux" est excessivement collant et à peine la fibre le touche et elle est collée. il vaut mieux couper des bandes (3 parties) pour que ce soit plus facile.

ensuite une fois sec on pose les différents couches au total 50g 160g 3x360g 160g = 6 couches au total





maintenant cela sèche on verra demain je croise les doigts que tout ce boulot foire.....
Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   30/4/2011, 10:49

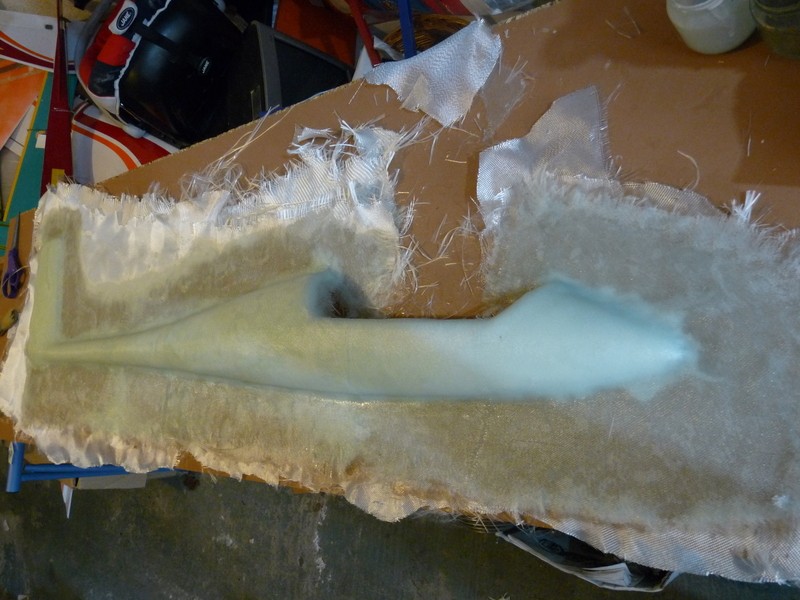

ouf ca y est le premier côté est fait je balisais un peu pour le démoulage et au final en 1 minutes c'était décollé. le produit c'est un démoulant PVA + de la cire primaire. en fait le pva fait comme une sorte de peau très fine qui permet un décollement super facile.
;
sinon l'état de surface est super. il faut que je découpe le contour à la dremel pour que ce soit nickel. ensuite rebelote pour l'autre côté



Revenir en haut Aller en bas
http://www.cngm.info/index.php?
seb

avatar

Messages : 69
Date d'inscription : 11/11/2008

MessageSujet: Re: Planeur fibre de A à Z   30/4/2011, 11:07

good job man !!!
Revenir en haut Aller en bas
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   7/5/2011, 22:14

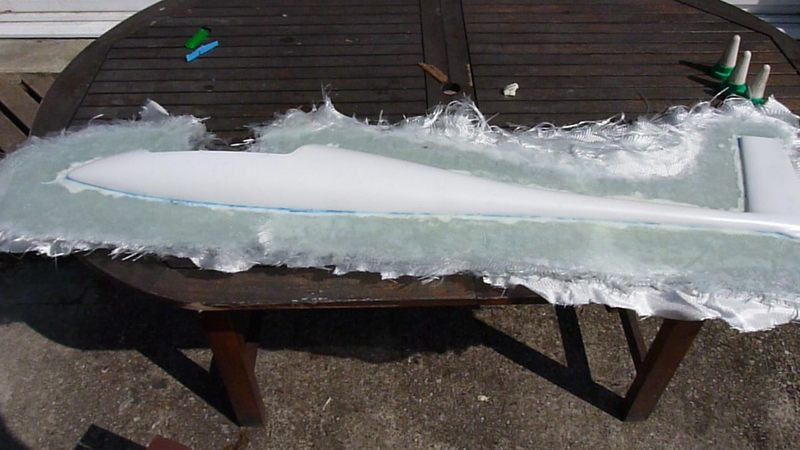

bon et bien après 15 jours de boulot, 12 couches de fibre le moule est enfin fini. et là le suspens à l'ouverture de voir si cela allait être réussi. bounce bounce

Finalement je suis super content Very Happy Very Happy l'état de surface est nickel pas de manque ni de bulle d'air. il y a juste quelques plis dans la première couche de fibre, mais cela n'impacte pas l'état de surface.

coooooollllll

Alain ton planeur est vivant et je te le rendrai intacte ouffff cheers





Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   8/5/2011, 17:28

voici le moule terminé débarrassé des surplus et nettoyé.

Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   25/6/2011, 09:44

bon ça y est le moule est dans le four..... j'ai attaqué hier à 21h pensant en avoir pour 2 ou 3 h et finalement couché à 3h du mat. je pense avoir pas trop mal réussi les demies moules mais je me suis un peu planté lors de la fermeture du moule :x :x j’espère quand même que ce sera utilisable.
en fait j'ai fait les rabats un peu trop long et là ou le fuselage se resserre, ça été un peu galère. On ferra mieux au prochain....

en tout cas je trépigne devant en attendant que cela sèche pour enfin pouvoir l'ouvrir. bounce bounce

la suite dans quelques heures en espérant avoir le sourire.
Revenir en haut Aller en bas
http://www.cngm.info/index.php?
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   25/6/2011, 20:31

bon et bien finalement le sourire est sur mon visage. le démoulage c'est super bien passer le moule est intacte. concernant le fuseau la rigidité est nickel les grammage sont bon il fait 460gr ce qui me parait bien. il y a 2 ou 3 bulles mais c'est dû a mes lais de raccord qui étaient trop long et on voit trop par transparence les renforts de carbone. il faudra que j'utilise du gelcoat blanc la prochaine fois. mais le fuselage est tout à fait utilisable donc maintenant prochaine étape les ailes coffrés fibre

gros boulot à nouveau en perspective.





Revenir en haut Aller en bas
http://www.cngm.info/index.php?
olive33820

avatar

Messages : 55
Date d'inscription : 25/07/2010
Age : 43
Localisation : saint yzan de soudiac

MessageSujet: planeur fibre   26/6/2011, 11:35

Chapeau Arnaud apres l'avoir vu au terrain hier c'est du tres bon boulot. Le jour ou je m'essayerais aux moules je prendrais conseils lol
Revenir en haut Aller en bas
michel

avatar

Messages : 29
Date d'inscription : 23/11/2008
Age : 77
Localisation : Ambarés

MessageSujet: Re: Planeur fibre de A à Z   3/7/2011, 17:39

Bravo Arnaud
Michel
Revenir en haut Aller en bas
Admin

avatar

Messages : 109
Date d'inscription : 03/11/2008

MessageSujet: Re: Planeur fibre de A à Z   4/7/2011, 05:46

merci maych. il reste maintenant encore un peu de boulot mais on tiens le bon bout. bon vent
Revenir en haut Aller en bas
http://www.cngm.info/index.php?
sebastien



Messages : 2
Date d'inscription : 17/12/2009

MessageSujet: Re: Planeur fibre de A à Z   24/7/2011, 15:20

Salut Arnaud,
C'est le sillage:
http://miniplumes.eleotech.fr/crbst_6.html

Bon montage.
A+
Sébastien Borgeais
